Күн тік тігісті шатыр қысқышы

Біздің күн сәулесінен тұратын тігісті төбе қысқышымыз Egretпен өте жақсы жұмыс істейдіКүн металл шатырды орнату жүйесі. Бұл қысқыш күн батареяларын тұрақты тігісі бар металл шатырларда мықтап ұстау үшін жасалған. Ол шатырдың бетінен өтудің қажеті жоқ. Олар шатырдың тұтастығын сақтай отырып, қарапайым, ағып кетпейтін шешім ұсынады. Алдымен сынақтан өту үшін тегін үлгілер қажет болса, бізге хабарласыңыз.

Техникалық сипаттамалар

Бренд: Egret Solar

Материал: AL6005-T5

Ұзындығы: 50 мм

Түсі: табиғи

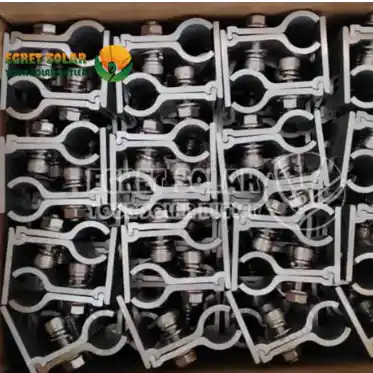

Қаптама: қорап

Жел жүктемесі: 0,49kn/㎡

Қар жүктемесі: 1,6 кн/㎡

Өнімнің шығу тегі: Қытай

Жеткізу порты: Сямэнь

Жеткізу циклі: 10-15 күн

Өнімнің маңызды сәттері

1) Металл шатырдың күн сәулесінен тұратын тігісті төбе қысқышы тік шатыр панельдеріне тікелей қысуға мүмкіндік беретін, төбенің ағып кетуін және бұрғылау шешімдеріне байланысты кепілдік мәселелерін жоюға мүмкіндік беретін шынымен енбейтін қосылымға ие.

2) Ол біріктірілген коррозиядан қорғауды қамтиды; Алюминий төбе қысқышы мен болат шатыр панелі арасындағы коррозияны болдырмау үшін шатыр қысқышы мен шатыр арасында EPDM резеңке қолданылады.

3) Бұл шатыр қысқышы қосылыстағы дірілге төзімді және сенімді қысқыш күшін қамтамасыз ету үшін тот баспайтын болаттан жасалған алленді болттар мен гайкалардың екі жинағын пайдаланады.

4) Шатыр қысқышын бөлек сатудан басқа, біз оны шатырды орнатудың толық жүйесі ретінде сатамыз, соның ішіндекүн L футтары, рельстер және күн панелінің қапсырмалары.

5) Оңтайландырылған дизайн арқылы күн кронштейнінің тік тігісті төбе қысқышы шағын пішінді, стандартты кесу ұзындығы 50 мм және кең үйлесімділігі бар AL6005-T5 көмегімен жасалған. (Басқа өлшемдер бар немесе біз тапсырыстарды қабылдаймыз.)

Қолданбалар

Күн алюминийі тік тігісті төбе қысқышы негізінен металл шатырды орнату жүйелерінде қолданылады. Ол орнатудың икемді нұсқаларын ұсынады және металл шатырдың тік тігісіне бұрғылаусыз немесе енусіз сенімді бекітіледі, осылайша шатырдың гидрооқшаулағыштығы мен құрылымдық тұтастығын қамтамасыз етеді. Төменде екі икемді орнату әдісі көрсетілген:

1-нұсқа: диаграммада көрсетілгендей, бұл шатыр қысқышын рельстермен, L аяқтармен, ортаңғы қысқыштармен жәнесоңғы қысқыштартолық металл шатырды орнату жүйесін қалыптастыру.

2-нұсқа: Үстіңгі дизайнындағы көлденең ұзартылған саңылау құрылымының арқасында бұл қысқышты 40*40 мм рельстер сияқты төменгі монтаждауды қажет ететін басқа рельстермен де пайдалануға болады. Жылдам ортаңғы қысқышты, жылдам қысқышты және рельс қосқыштарын біріктіру арқылы толық күн шатырын орнату жүйесін жинауға болады.

Орнату нұсқаулары

Шатырдан өтетін басқа қысқыштармен салыстырғанда бұл қысқыш оңай және тез орнатылады. Сондай-ақ шатырға зиян тигізбейді. Бұл күн қондырғысын қауіпсіз етеді.

1) Күн сәулесі өтпейтін шатыр қысқышын тұрақты тігіске қойыңыз.

2) Бұрандаларды немесе болттарды қатайтыңыз. Қысқыш буынға мықтап бекітілгенше қатайтуды жалғастырыңыз.

3) Рельсті шатырдың қысқышына бекітіңіз. Болттар мен гайкаларды пайдаланыңыз. Сондай-ақ L-футтарын қосуға болады. Бұл күн панелін шатырдың үстінен жоғары орналастыруға мүмкіндік береді.

4) Күн панелін рельске орналастырыңыз. Оны панельдік қысқышпен бекітіңіз. Содан кейін сіз металл шатырды орнату жүйесіне арналған күн қысқышын толығымен орнатуды аяқтай аласыз

Қатысты сұраулар

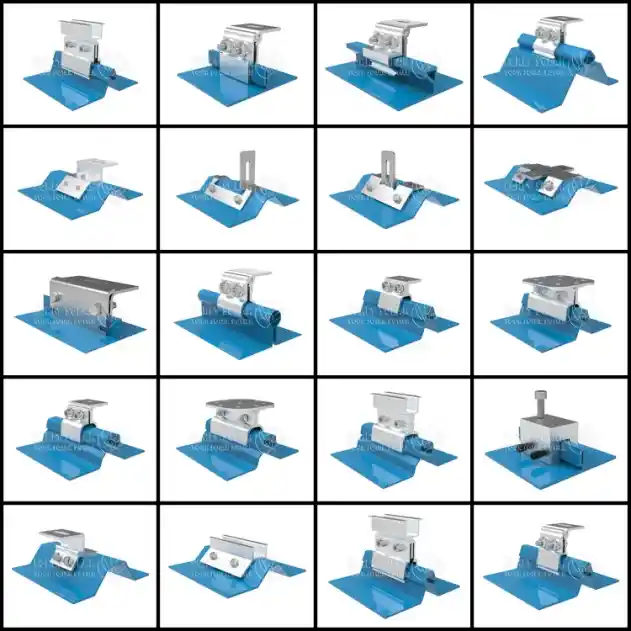

Egret Solar-да көптеген шатыр түрлеріне арналған шатыр қысқыштары бар. Сіз өзіңіздің қажеттіліктеріңізге сәйкес келетінін таба аласыз. Шатырыңыз үшін қандай қысқыш жұмыс істейтінін білмесеңіз, бізге осы ақпаратты жіберіңіз. Біздің инженерлер сізге дұрыс нұсқаны ұсына алады:

1) Шатырдың көлденең қимасының деректері

2) Сіздің орналасқан жеріңізде жел мен қардың жүктемесі

3) Орнатқыңыз келетін күн панельдерінің саны (біз сізге қанша қажет екенін анықтауға көмектесеміз)

Біз кез келген көмек көрсетуге қуаныштымыз, сондықтан қажет болса, бізбен кез келген уақытта хабарласыңыз!
