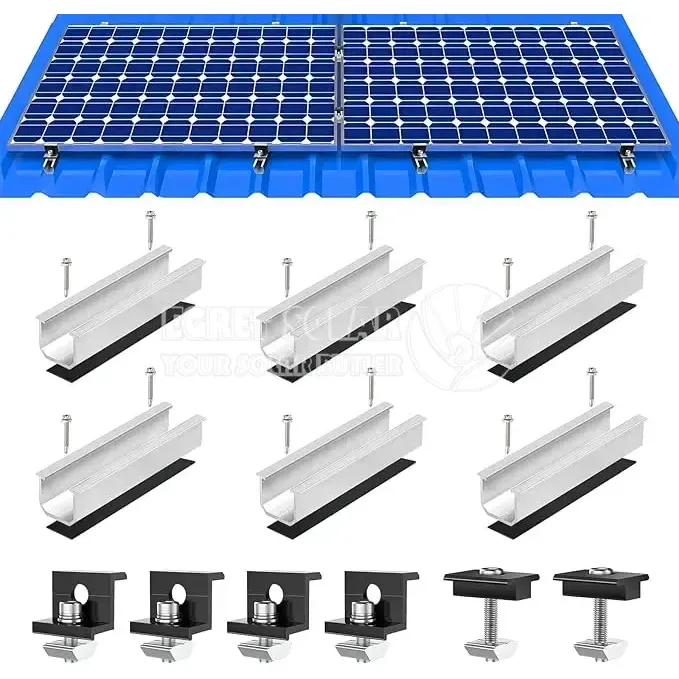

Трапециялы шатырға арналған PV орнату жинағы

Трапециялық шатырға арналған Xiamen Egret Solar PV орнату жинағы тот пен коррозияға төзімді, анодталған беті бар жоғары сапалы алюминий қорытпасынан жасалған. Ол күн батареялары үшін сенімді бекітуді қамтамасыз етеді және тіпті экстремалды ауа-райында да ұзақ қызмет ету мерзімін қамтамасыз етеді. Ойланған дизайн және нақты нұсқаулардың арқасында біздің рельстерді орнату тез және оңай. Толық трапеция тәрізді күн қондырғысын пайдалану арқылы сіз керек-жарақтарды сатып алуға уақытты ғана емес, сонымен қатар ақшаны үнемдейсіз, өйткені қосымша бөлікті сатып алудың қажеті жоқ.

Мәліметтер:

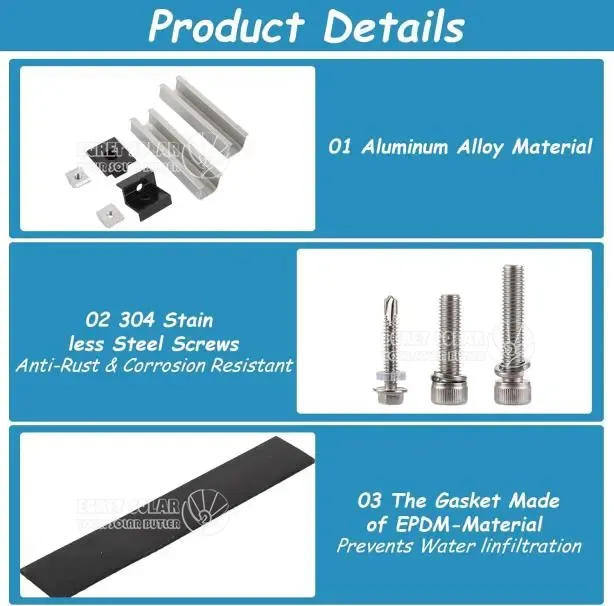

Жоғары сапалы материал Алюминий қорытпасы: Күн металл төбесі алюминий қорытпасынан (AL6005-T5) жасалған, ол берік және берік, коррозияға төзімді және барлық ауа райы жағдайларына жарамды.

Күн панельдері үшін жарамды қаңылтыр төбеге күн модульдерін орнату.

Өнімнің түсі: қара+күміс

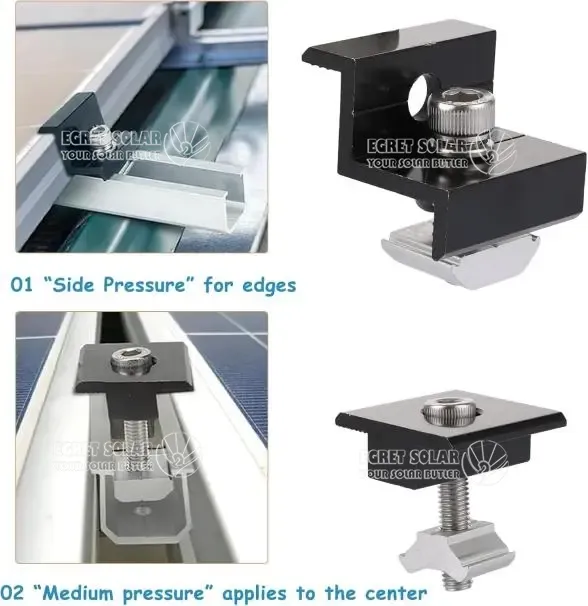

Ортаңғы қысқыш: 30 мм, 35 ​​мм (күн батареялары үшін жарамды).

Соңғы қысқыштар: 30 мм, 35 ​​мм (күн батареялары үшін жарамды).

Артықшылығы:

Трапеция тәрізді шатырға арналған PV орнату жинағы жоғары сапалы алюминий қорытпасынан жасалған (AL6005-T5), беті тегіс жиектері үшін анодталған, тұрақты және ультракүлгін сәулелеріне, ыстыққа, суыққа және ылғалға төзімді.

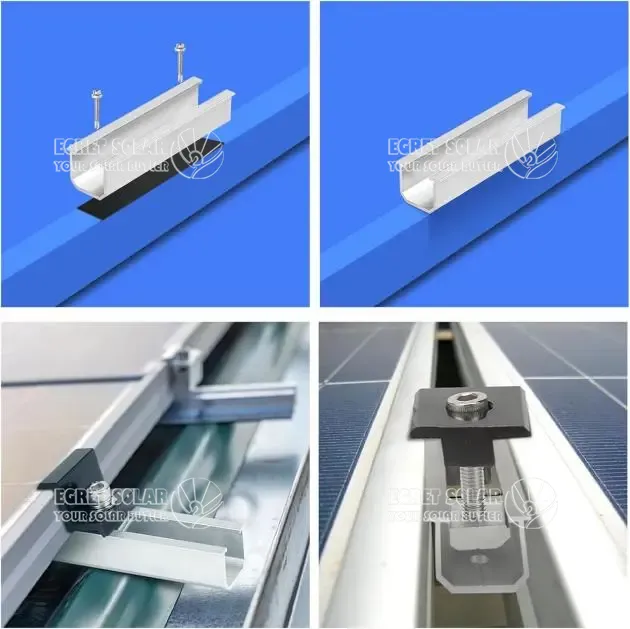

Күн модулінің қапсырмаларына арналған қалайы шатырға арналған күн қондырғысы модульдерді рельстерге бекіту және модульдер арасында берік байланыс жасау үшін қолданылады. Модуль биіктігі 30-35 мм үшін қолайлы, тұрақтылық пен өнімділікті қамтамасыз ету үшін параметрді қажеттіліктеріңізге сәйкес реттеуге болады.

күн кронштейні, оңай және ыңғайлы орнатуға арналған модульдік құрылыс, күрделі керек-жарақтарды қажет етпейді, PV модулінің кронштейнін қабырғаға бекіту, күн батареяларын рельстерге сенімді бекіту және қосу үшін тек бұрандалар мен гайкалар қажет.

Трапециялы шатырға арналған күн қондырғысы 30-дан 35 мм-ге дейінгі қалыңдығы бар күн панельдері үшін қолайлы жақсартылған реттелетін қысқышпен жабдықталған. Ең жақсы орнату әсеріне қол жеткізу үшін қысқышты реттеу арқылы күн панелін бекітуге болады.

PV қондырғысы керуендерді, үйлерді, қайықтарды және балкондарды қоса алғанда, әртүрлі қолданбаларға жарамды. Оны плиткалар, асфальт немесе тегіс шатырлар сияқты шатырдың әртүрлі түрлеріне орнатуға болады. Бұл қондырғы арқылы күн батареяларын күн энергиясын пайдаланғыңыз келетін кез келген жерге орнатуға болады.

Жиі қойылатын сұрақтар

1. Қалайы шатырлар үшін PV кронштейндерінің қандай түрлері қолайлы?

Енбейтін қысқыштар:

Тұрақты тігіс немесе гофрленген қалайы шатырлар үшін өте қолайлы. Бұл гидрооқшаулағышты сақтай отырып, бұрғылаусыз көтерілген тігістерге/қабырғаларға бекітеді.

Еніп өтетін тіректер:

Көтерілген тігістері жоқ шатырлар үшін. Ену орындарында EPDM шайбалары және су өткізбейтін тығыздағыштар (мысалы, бутил таспа) бар өздігінен бұрғылау бұрандаларын пайдаланыңыз.

Рельссіз жүйелер:

Материалдық шығындарды азайта отырып, панельдерді жақшаға тікелей бекітіңіз. Жел аз аймақтарға (<45 м/с) қолайлы.

2. Гофрленген қаңылтыр шатырларға кронштейндер қалай орнатылады?

Негізгі қадамдар:

Шатырды бағалау: Құрылымдық сыйымдылықты (≥1,4 кН/м² қар жүктемесі, ≥216 км/сағ желге төзімділік) және коррозия/зақым бар-жоғын тексеріңіз.

Қысқыш/Рельсті туралау:

Рельстерді гофрлерге параллель туралаңыз.

Қысқыштар аралығы: стандартты панельдер үшін 600–900 мм; қатты жел аймақтарында 500 мм дейін азайтады.

Тығыздау: судың түсуін болдырмас үшін қысқыш негіздерінің астына және бұрандалардың айналасына тығыздағышты жағыңыз.

Моментті басқару: болттарды максимум 25 фут-фунтқа дейін бұраңыз — шамадан тыс тарылту қалайы парақтарды деформациялайды.

3. Қандай материал ұзақ өмір сүруді қамтамасыз етеді?

Алюминий қорытпасы (6065-T5): Жеңіл, коррозияға төзімді; ультракүлгін сәулелерден қорғау үшін анодталған.

Тот баспайтын болат (SUS304): жағалаудағы/тұздылығы жоғары аймақтар үшін өте қажет. Электролиттік коррозияны болдырмау үшін мырышталған болатпен араластырудан аулақ болыңыз.

Беттік өңдеу: Анодтау немесе ұнтақпен жабу қызмет ету мерзімін 25+ жылға дейін ұзартады.

4. Бұл кронштейндер қандай жел/қар жүктемелеріне төтеп бере алады?

Желге төзімділік: трапеция тәрізді шатырға арналған PV орнату жинағы жол аралығы ≤1,2 м болғанда 216 км/сағ (60 м/с) дейін жетуі мүмкін.

Қар жүктемесі: 1,4–1,6 кН/м² (30–40 psf) үшін сертификатталған. Қар қалыңырақ болса, рельс аралығын азайтыңыз немесе орта аралық тіректерді қосыңыз.

Инженерлік стандарттар: AS/NZS 1170, DIN 1055 және TÜV жел туннельдерін сынауға сәйкес келеді.

5. Төбенің бұрышы кронштейнді таңдауға қалай әсер етеді?

Төмен көлбеу шатырлар (0°–10°): Панель бұрышын оңтайландыру үшін еңкейту кронштейндерін (5°–10° жинақтар) пайдаланыңыз.

Тік шатырлар (60°-қа дейін): Реттелетін үшбұрышты жақшалар 10°–60° еңкейтуге мүмкіндік береді.

Жел туралы ескертпелер: жоғары еңкейту желдің көтерілуін арттырады — қосымша қысқыштармен күшейтіңіз.

6. Қандай техникалық қызмет көрсету қажет?

Жыл сайынғы тексерулер: 2 күн панеліне арналған күн панелін орнатуды орнату аяқталғаннан кейін болттардың тығыздығын жыл сайын тексеру қажет. Егер бос жерлер болса, оны уақытында күшейтіп, қатайту керек.

Тазалау: судың жиналуын болдырмау үшін қысқыш арналардағы қоқыстарды алып тастаңыз.

Қаптауды жөндеу: Тот баспау үшін 48 сағат ішінде сызылған анодтау/бояуды сүртіңіз.

7. Сертификаттар мен кепілдіктер ?

Міндетті сертификаттар: TÜV, CE, SGS және ISO 9001 құрылымдық сәйкестікті қамтамасыз етеді.

Кепілдік: жабдыққа 125 жыл; 25 жылдық өнімділікке кепілдік бар.
