Фотоэлектрлік плиткаларды шатырға орнату жинағы

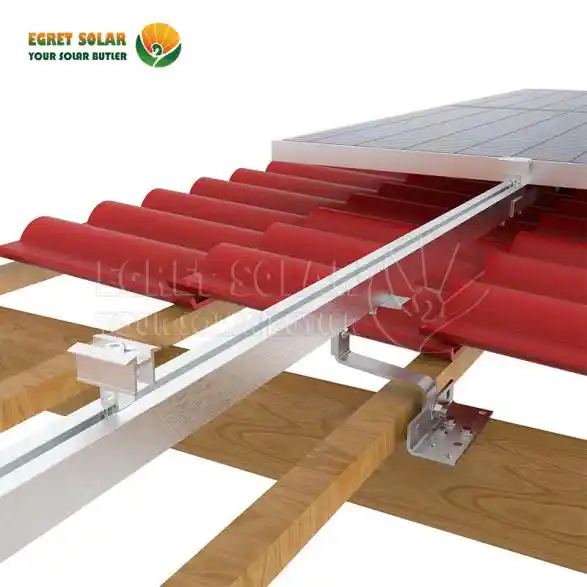

Фотоэлектрлік плитка төбесін орнату жинағы - Xiamen Egret Solar New Energy Technology Co.,Ltd компаниясымен қамтамасыз етілген, күн панельдерін керамикалық плиткаларға (балшық плиткаларына) сенімді және тұрақты орнату үшін толық фотоэлектрлік орнату жүйесі. Бұл құрылымдық жүйе шатыр ілмегін, алюминий рельсті және жылдам қысқыш дизайнын пайдаланады. Ол арқылы төбенің шұңқырларына орнатыладыреттелетін баспайтын болаттан жасалған шатыр ілмектері, содан кейін PV панельдерін алюминий қорытпасынан жасалған рельстерге апарады, Ақырында, оларды мықтап бекіту үшін ортаңғы және соңғы қысқышты пайдаланады. Бүкіл жүйе қарапайым құрылымды және жеңілдетілген құрамдастармен мақтана алады, бұл орнатудың қарапайымдылығын және құрылымдық тұрақтылықты ұсынады.

Техникалық сипаттама

Құрамдас

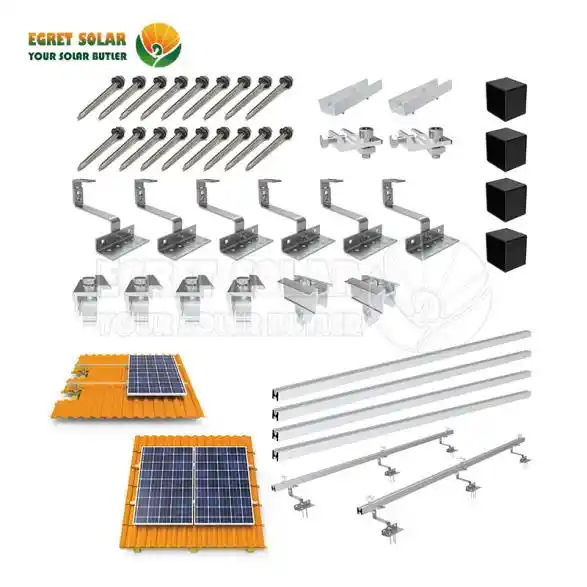

Төбеге екі күн панелін орнатуға арналған Egret Solar 2x PV орнату жүйесі келесі құрамдастарды қамтиды.

1. Төрт бөлікалюминий күн рельстері 40x40 мм. Анодталған беті бар жоғары берік AL6005-T5 алюминий қорытпасынан жасалған, беткі қабатының қалыңдығы 10 мкм, ол тамаша коррозияға төзімділік пен жеңіл қасиеттерді қамтамасыз етеді. Рельстер фотоэлектрлік модульдерді қолдау үшін гайка арқылы ілмектерге бекітілген. Көлденең қимасының бірегей дизайны гайкалардың рельстердің жоғарғы немесе жоғарғы жағындағы кез келген позициядан қосылуына мүмкіндік береді. Бұл орнатуды икемді және ыңғайлы етеді.

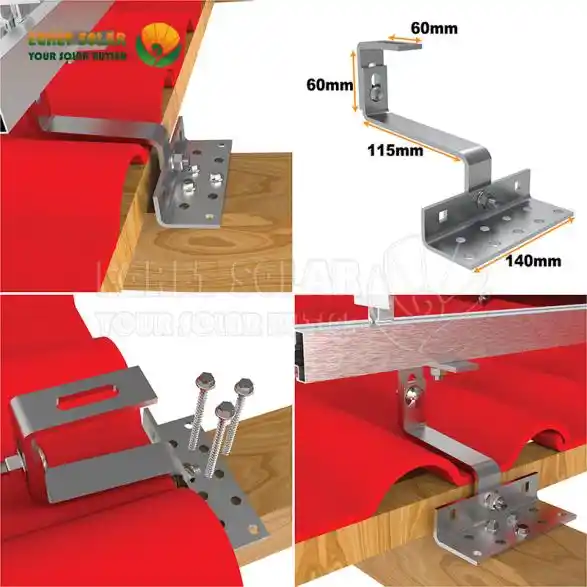

2. Алты бөліктен тұратын реттелетін шатыр ілмектері. SUS304 баспайтын болаттан жасалған, олар жоғары беріктік пен коррозияға төзімділікті ұсынады. Ілмектер шатырдың арқалықтарына өздігінен бұрап тұратын бұрандалармен бекітіледі. Реттелетін ілмектер әртүрлі плитка түрлеріне және шатырдың біркелкі еместігіне икемді бейімделу үшін көлденең және тік реттеуді қолдайды.

3. 2 дана рельс қосқыштары. Рельс қосқыштары екі рельсті қосу үшін кеңінен қолданылады. Ол алюминий рельсінің ұзындығын ұзарта алады. Баптауды қабылдаңыз.

4. 4 дана жылдам қысқыштар. Фотовольтаикалық модульдің сыртқы жиегіне орнатылған, ол қалыңдығы 30-40 мм жақтаулы фотоэлектрлік модульдерге жарамды.

5,2 дана жылдам ортаңғы қысқыштар. Екі фотоэлектрлік модуль арасына орнатылған ықшам дизайн жүктемелерді тиімді тасымалдайды және модульдер арасындағы біркелкі қашықтықты сақтайды.

6,2 дана жерге тұйықтау құлақтары. Ол күн монтаждау жүйесінің электрлік жерге қосу қосылымдары үшін қолданылады. Ол бүкіл фотоэлектрлік жүйенің найзағайдан қорғайтын жерге қосу қауіпсіздігін қамтамасыз етеді.

7. төрт дана шеткі қақпақтар

Рельстің екі ұшына орнатылған бұл қақпақтар шаң өткізбейтін, су өткізбейтін және қорғаныс функцияларын қамтамасыз етеді. Олар рельске бөгде заттардың түсуіне жол бермейді. Осылайша жүйенің қызмет ету мерзімін ұзартады.

Қолданба

Плитка төбесін бекіту жинағы тұрғын үй плиткаларының төбесінде фотоэлектрлік жүйені орнатуға және шағын коммерциялық ғимараттың плитка төбесінің фотоэлектрлік жобаларына екі күн фотоэлектрлік панельдерін орнатуға және бекітуге арналған.

Артықшылықтары

1.Оңай және жылдам орнату

Плиткалы/шиферлі/шұңқырлы төбеге орнату жинағы 2 күн PV панельдері шатыр ілмектері, күн рельстері және қапсырмалар және т.б. сияқты бірнеше құрамдас бөліктерден тұрады. Рельстің көлденең қимасының бірегей дизайны қысқыштарды кез келген позициядан қосуға мүмкіндік береді. Бұл орнату тиімділігін айтарлықтай арттырады.

2. Төбені қорғайды және плиткалардың зақымдануын болдырмайды

Плиткаларды бұрғылау немесе дәнекерлеу қажет емес. Ол шатыр плиткаларының тұтастығын және гидрооқшаулағышын тиімді қорғайды.

3. Жоғары сапалы материалдар, берік және ұзақ мерзімді

AL6005-T5 алюминий қорытпасынан және SUS304 жасалған, ол жоғары беріктік, тамаша коррозияға төзімділік, тотқа төзімділік ұсынады. Бүкіл жүйенің қызмет ету мерзімі 25 жылға дейін болуы мүмкін.

4. Екі жақты реттеу, жоғары бейімділік

Реттелетін ілмектер көлденең және тік реттеуде реттеуді жасай алады,

5. Толық жинақ, бір қадамдық шешім. Бұл жинақ екі күн панелін орнатуға қажетті барлық керек-жарақтарды қамтиды. Ешқандай қосымша керек-жарақтарды сатып алудың қажеті жоқ. Орнату қораптан шыққанда дайын.

Жиі қойылатын сұрақтар

1-тоқсан. Мен PV кронштейн плиткасының шатыр жинағы 2 модулінің тегін үлгісін ала аламын ба?

A1. Иә, әрине . Әдетте , Egret Solar тегін үлгіні береді . Бірақ жүк алынады .

Q2. Egret күн монтаждау кронштейндерін жеткізу уақыты қандай?

A2. Депозитті алғаннан кейін 10-25 күн. Бұл тапсырыс санына байланысты.

3-тоқсан. Сізде қандай сертификат бар?

A3. Бізде CE, SGS және ISO сертификаттары бар.

4-тоқсан. орау жолы қандай?

A4. Паллеттері бар картондар

5-тоқсан. Төлем шарттары қандай?

A5. Әдетте T / T30% депозит, T / T жөнелтілгенге дейін 70% қалдық.
