Шығыс-батыс балласты күн монтаждау жүйесін қалай орнатуға болады?

[Орнату алдындағы дайындық]

Мұнда орнату алдында дайындау қажет элементтердің тізімі берілген:

Құралдар:

Бұрауыш: бұрандаларды мықтап бұрау үшін қолданылады.

Өлшеу лентасы: кронштейннің дұрыс орналасуын қамтамасыз ету үшін қолданылады.

Деңгей: кронштейннің көлденең орнатылғанын растау үшін қолданылады.

Біздің күн балласты жүйемізге келесі керек-жарақтар кіреді:

Алдын ала құрастырылған штатив тірегі, теміржол мен рельсті жалғау 、Ортаңғы қысқышЖәне соңғы қысқыш、Рельс қысқышы、жерге қосқыш жәнеЖерге қосу саңылауы、Баласт науасы、M8*60 алты қырлы болттар және M8 фланецті гайка. Айта кету керек, сіз цемент блоктарын өзіңіз қамтамасыз етуіңіз керек.

Алдын ала құрастырылған штатив тірегі

Теміржол және теміржол қосылымы

Ортаңғы қысқыш және соңғы қысқыш

Рельс қысқышы

Жерге қосу қысқышы және жерге қосу құлпы

Балласты науасы

[1-қадам]

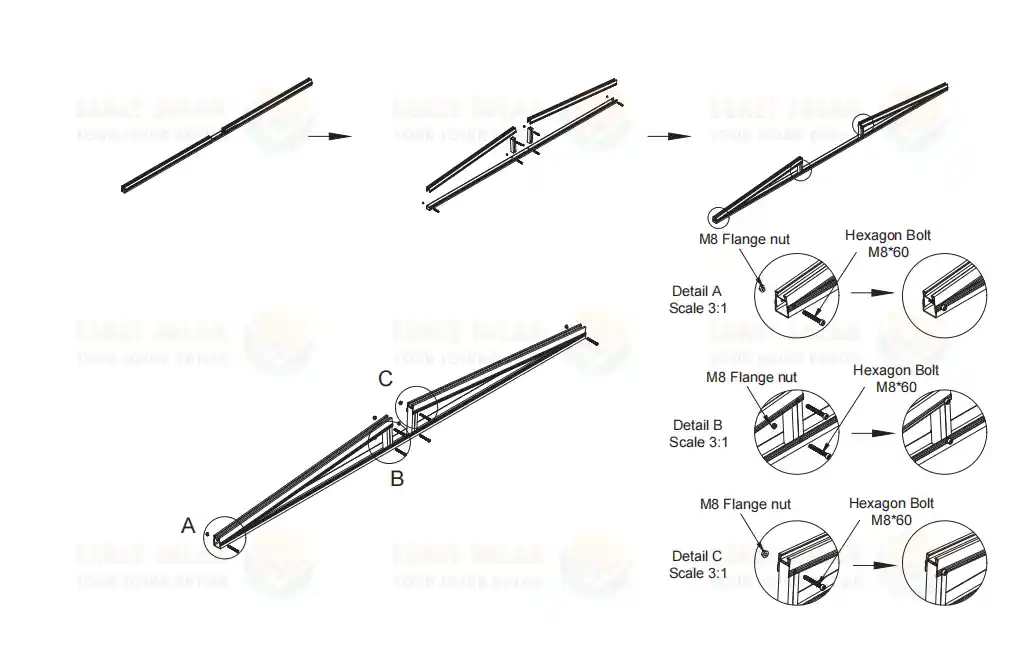

Алдын ала жиналған кронштейнді ашып, штатив кронштейнін бекіту үшін төмендегі диаграммада белгіленген A, B және C нүктелеріне M8*60 алты қырлы болттарды және M8 фланецті гайкаларды орнатыңыз.

[2-қадам]

Сызбаларға сәйкес, күн жалпақ шатырды орнату жүйесіндегі алдын ала жиналған штативті тіректер 2500 мм аралықпен орналастырылған.

[3-қадам]

Баллас науасын алдын ала жиналған штативті тірекке кезекпен салыңыз және екі балласт науасы арасындағы қашықтық суретте көрсетілгендей шамамен 1275 мм болады.

[4-қадам]

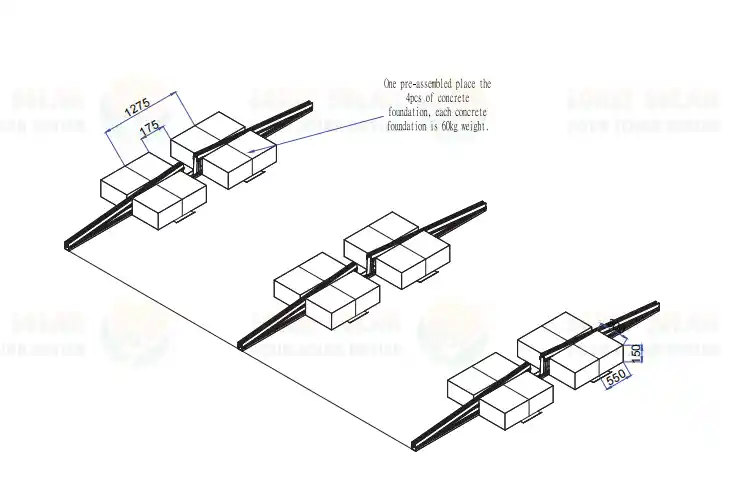

Бетон блокты балласт науасына салыңыз. Айта кету керек, бір алдын ала құрастырылған штатив тірегі төрт бетон блокпен тірелуі керек және әрбір бетон блоктың салмағы кемінде 60 кг болуы керек. Бетонды жалпақ төбеге арналған балласты күн монтаждау жүйесіндегі цемент блоктарының өлшемдері мен орналасуы келесі суретте көрсетілген.

[5-қадам]

Төменде жоғарыда көрсетілген орнату қадамдары аяқталғаннан кейін алдын ала жиналған штатив тірегі, балласт науасы және бетон блогының жоғарғы көрінісі берілген.

[6-қадам]

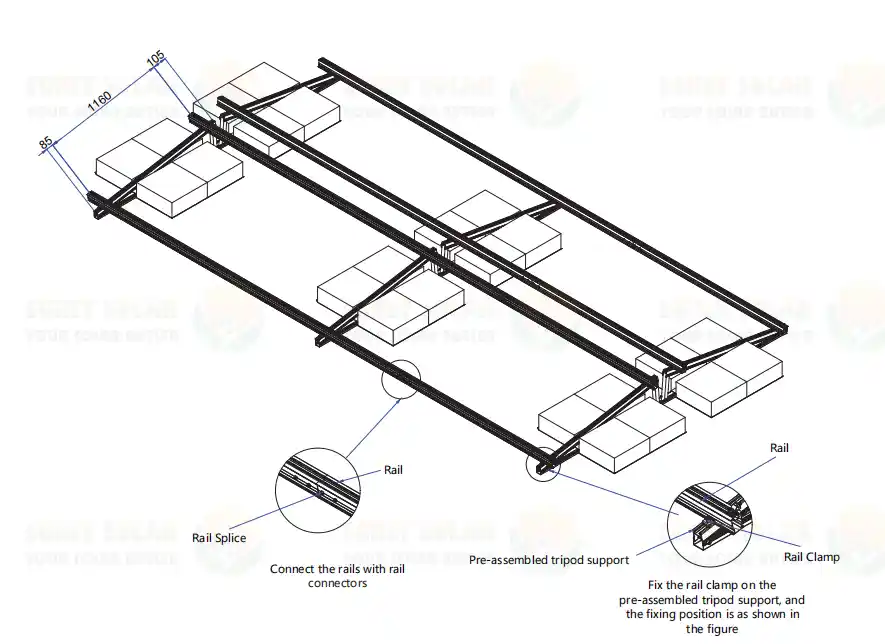

Рельстерді рельсті жалғау арқылы жалғаңыз және рельс қысқыштарын суретте көрсетілгендей алдын ала жиналған штатив кронштейніне бекітіңіз.

[7-қадам]

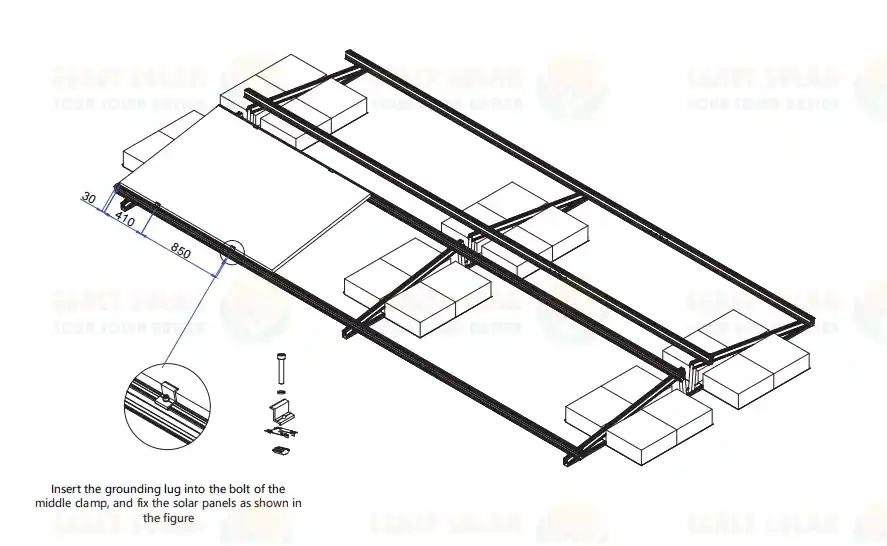

Күн панелін рельске орналастырыңыз және суретте көрсетілгендей жерге қосу қыстырғышын ортаңғы қысқыштың болтына салыңыз.

[8-қадам]

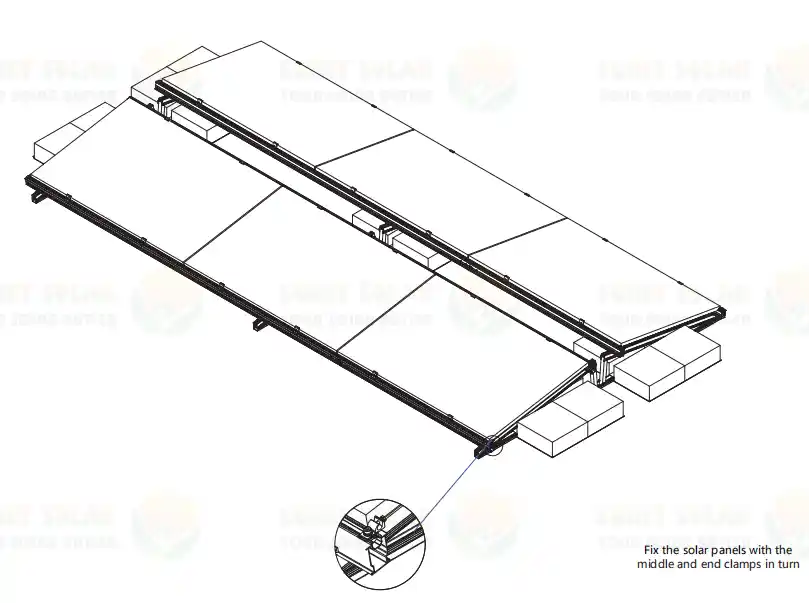

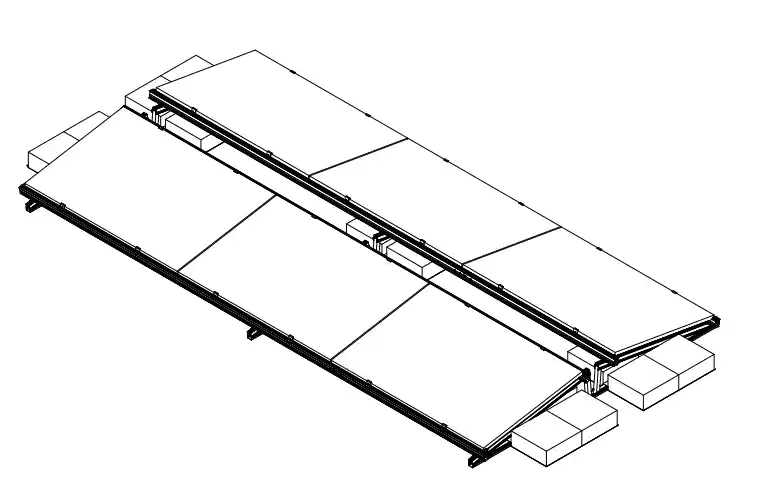

Күн панельдерін ретімен орналастырыңыз, содан кейін суретте көрсетілгендей оларды бекіту үшін ортаңғы қысқыш пен соңғы қысқышты орнатыңыз. Бұл бүкіл Шығыс-Батыс Күн Балласты монтаждау жүйесін орнатуды аяқтайды.

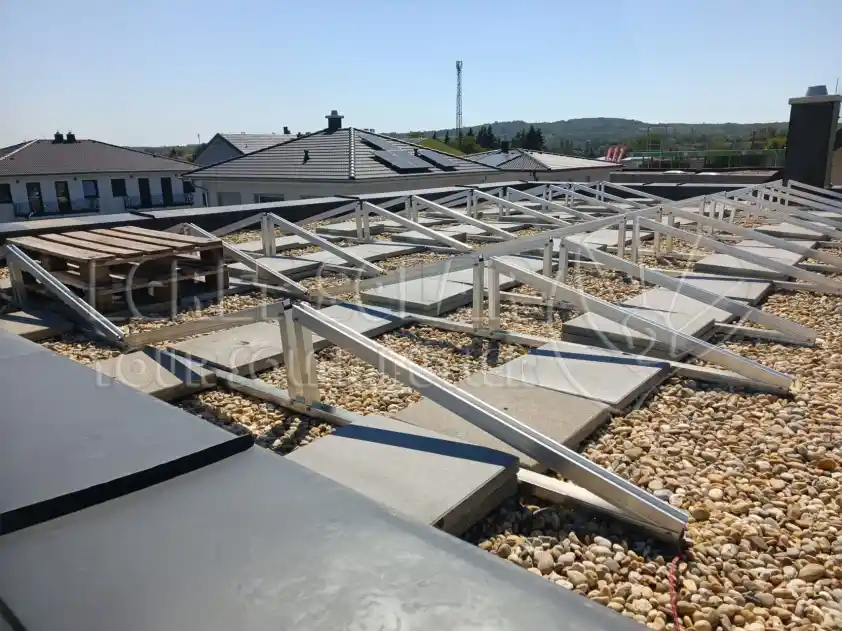

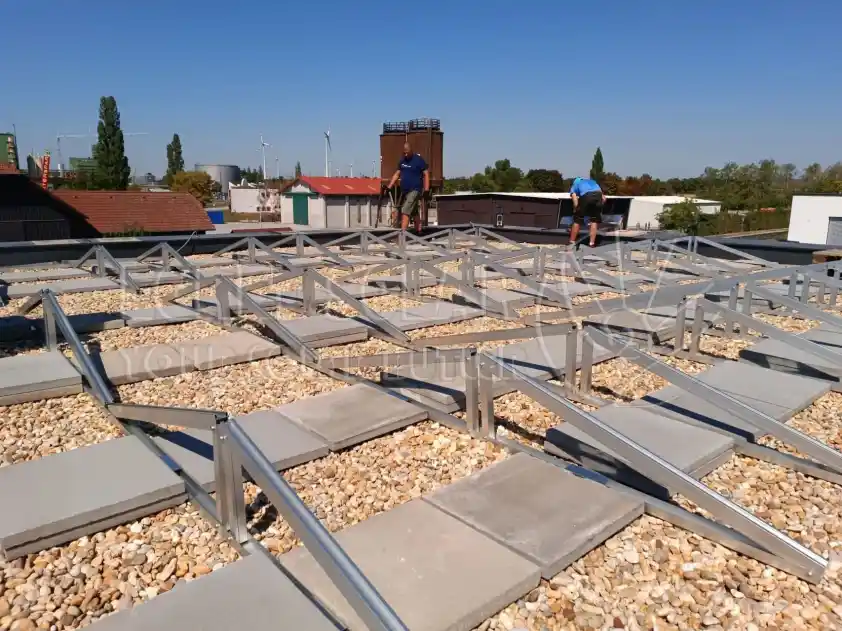

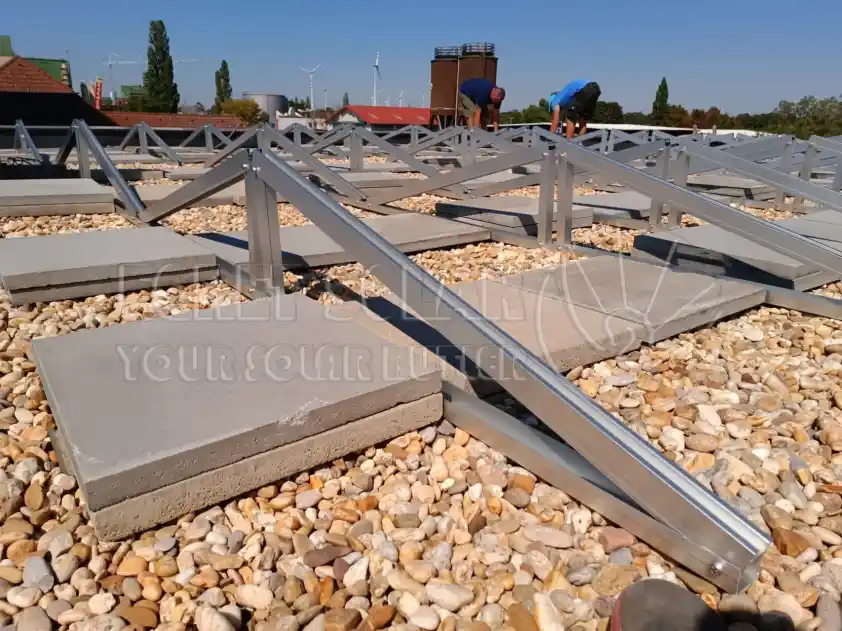

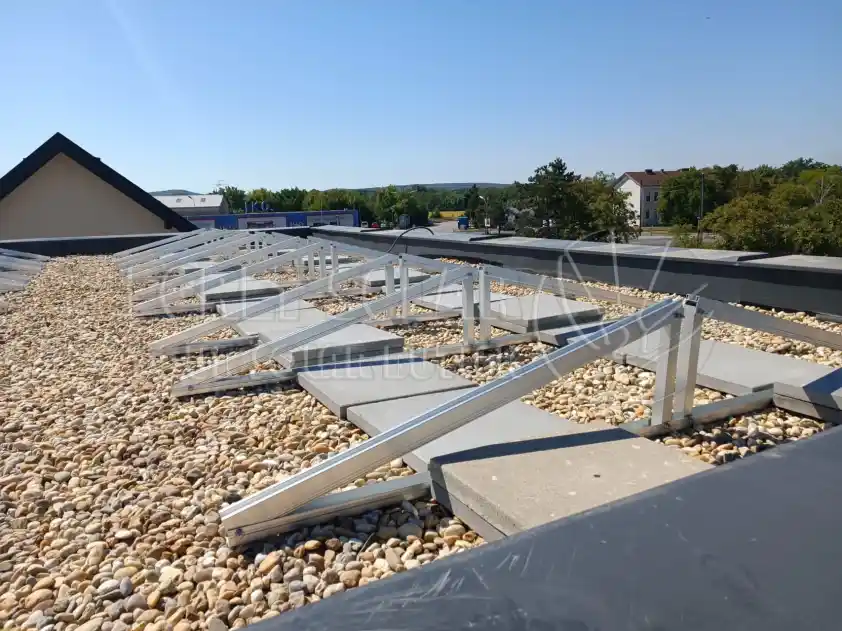

[Орнату мысалы]
