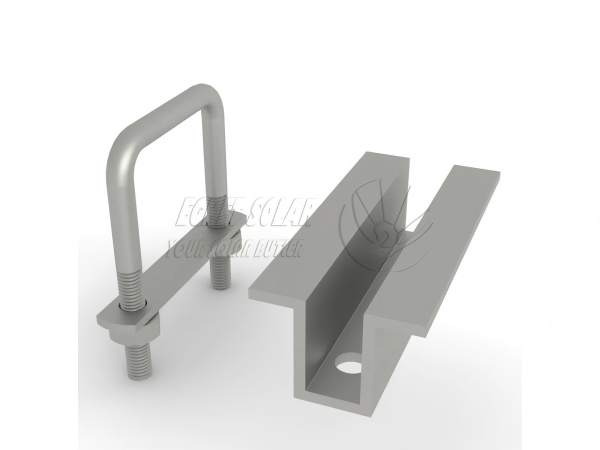

Қос U болтты күн ортаңғы қысқышы

Egret қос U болты күн ортаңғы қысқышы екі жағындағы күн панельдерін екі көршілес күн фотоэлектрлік панельдерінің арасындағы ортаңғы күйде бекіту үшін қолданылады. Кәдімгі күн ортаңғы қысқышынан айырмашылығы жәнесоңғы қысқыш, қысқыштың корпусы ұзағырақ, 80-100мм, нәтижесінде күштің біркелкі таралуына және фотоэлектрлі алюминий жақтауының қысылуына және сызылуына жол бермеу үшін буферлік құрылымды құрайды.

Өнімнің стандартты ұзындығы 80-100 мм құрайды, ал басқа тапсырыс ұзындықтары қабылданады. Ол нарықтағы негізгі 30/35/40 мм фотоэлектрлік модуль қалыңдығымен үйлесімді; U-тәрізді биіктігін төртбұрышты болат негізгі арқалықтардың әртүрлі сипаттамаларына сәйкес келтіруге болады.

ӨНІМ ПАРАМЕТРЛЕРІ

Баптау нұсқаулары

Алюминий қысқыш ұзындығы опциясы: 80 мм-ден 120 мм-ге дейін

Қолайлы PV панелінің жақтау биіктігі: 30-дан 40 мм-ге дейін

U-болт ашу ені (тікбұрышты түтік магистральдық арқалықтар үшін қолайлы): 40/60/80/100мм, 40×60, 50×80, 50×100 және т.б. тікбұрышты кронштейндер үшін жарамды

U болт PV бекіткішінің диаметрі: әдетте M8 және M6

Кронштейн рельсі дөңгелек түтік болса, U-тәрізді дөңгелек болтты қолдануға болады; Егер U-тәрізді болат пайдаланылса, қолдануға боладыпластик гайкамен күн сәулесінің ортаңғы қысқышы .

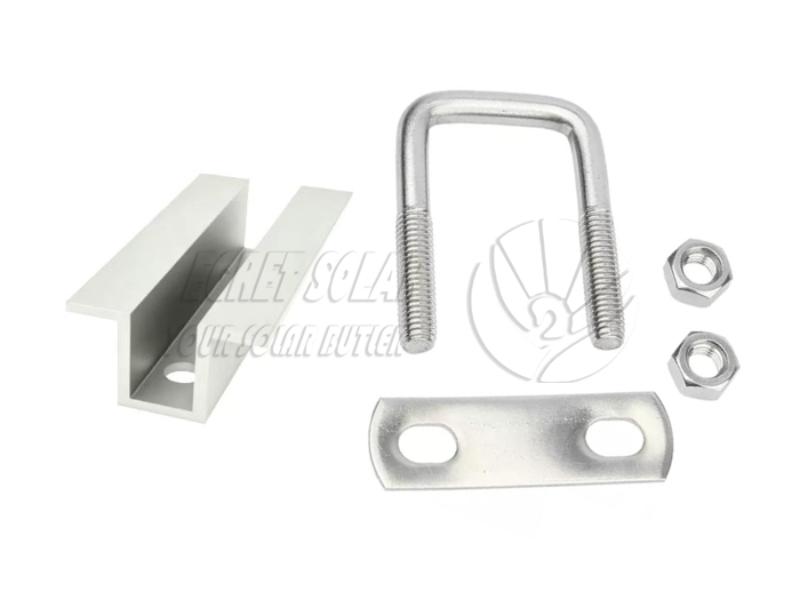

Қосылған құрамдас бөліктер

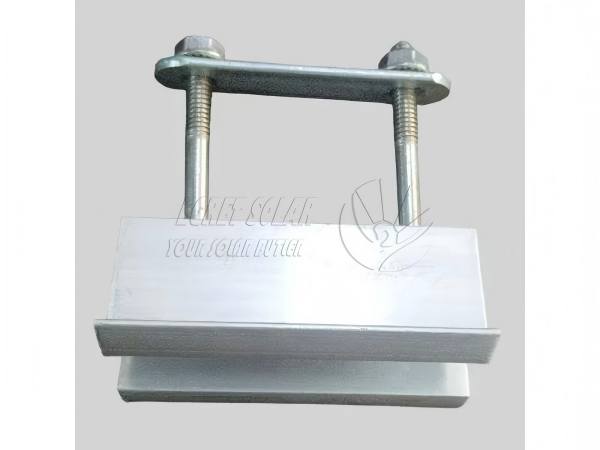

U-болт pv қысқышының толық жиынтығы жинақ ретінде жеткізіледі, керек-жарақтарды бөлек сатып алу қажет емес. Толық жиынтық мыналардан тұрады:

1.Алюминий ортаңғы қысқыш *1

(Al6005-T5 алюминий қорытпасы экструдталған профиль, анодталған беті

2.Алюминий ұзын пластина*1

(Бірдей материалдан жасалған алюминий қысқыш)

3.U-болт *1:

(Q235 болат ыстық мырышталған, тұтас иілген, тот баспайтын және ауа райына төзімді)

4.Тегіс шайбалар *2

(Ыстық мырышталған стандартты бекіткіштер, қопсытуға және сырғуға қарсы)

5.Фланецті гайкалар немесе сыртқы алты қырлы гайкалар *2

U solar ортаңғы қысқышының ерекшеліктері

Теңдестірілген кернеуді бөлу, панельдің сырғуын болдырмайды

Алюминий қапсырмасы мен күн панелінің жақтауы мен рельс арасындағы үлкен түйіспелі аймақ жалпы ортаңғы қысқышпен салыстырғанда кернеудің біркелкі таралуын қамтамасыз етеді, қатты жел мен температураның ауытқуы кезінде панельдің жылжуына жол бермейді.

Сыртқы коррозияға ұзақ мерзімді төзімділік

Екі қабатты күн монтаждау қапсырмасы ультракүлгін сәулелерге, жаңбырға және қышқыл/сілті коррозиясына қарсы тұрады; U-болттары ыстық мырышпен қапталған, тіпті тұзы көп жағалық аймақтарда және жаңбырлы оңтүстік аймақтарда да 15 жыл бойы тот баспайтын жұмысты қамтамасыз етеді, әртүрлі қатал сыртқы орталарға жарамды.

Тамаша сатудан кейінгі қызмет

Біздің өнімдеріміз жоғары сапалы болаттан жасалған негізгі материалдарды пайдаланады және 25 жыл қызмет ету мерзімін және 12 жылдық кепілдікті қамтамасыз ететін 65 мкм мырышталған қабаты бар.

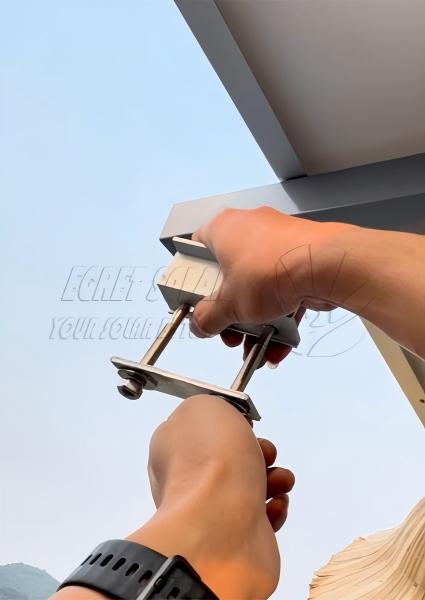

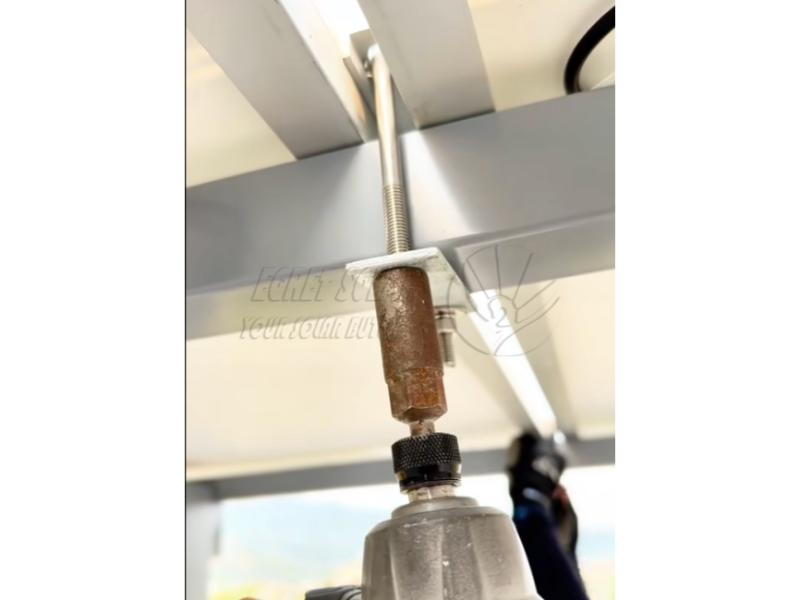

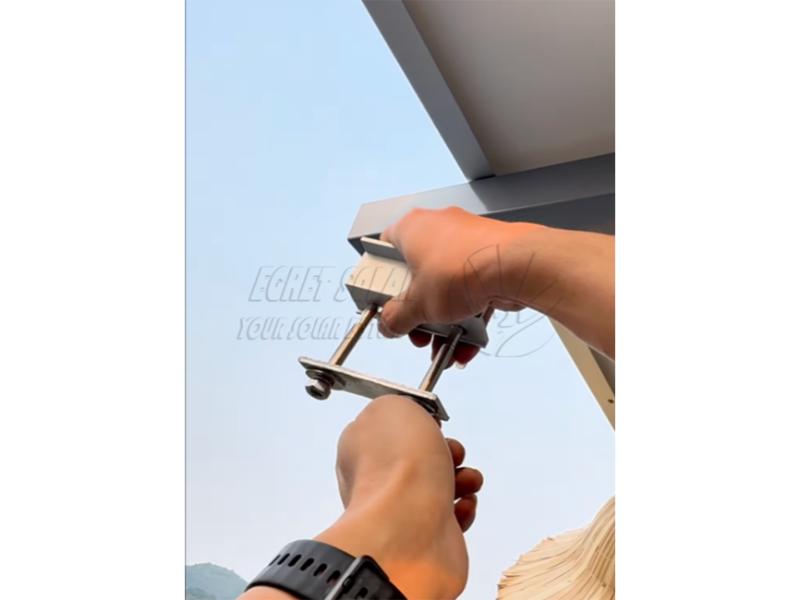

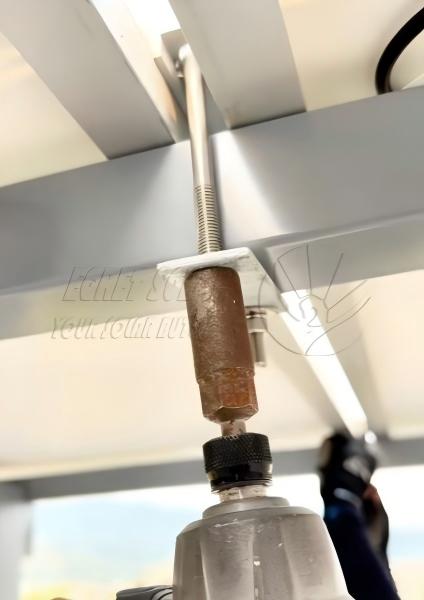

                                                                   Маврикий тұтынушысы ұсынған орнату суреті

Жиі қойылатын сұрақтар

1-тоқсан. U-болт қандай төртбұрышты түтік арқалықтарына бекітіледі?

A1. Стандартты U-болттары тікбұрышты мырышталған/ZAM болат шаршы арқалықтарға сәйкес келеді. Егер кронштейніңізде арнайы ені/қалыңдығы арқалықтары пайдаланылса, біз U-болт биіктігі мен ашылу енін сызбаларыңызға сәйкес реттей аламыз.

Q2. Бұл қысқышты теңізге жақын жерде тұзы көп жерлерде қолдануға бола ма?

A2: Иә. Solar U ортаңғы қысқышы ультракүлгін сәулелеріне төзімді және қышқыл жаңбырға төзімді; ыстық мырышталған бекіткіштер 500 сағаттық тұзды бүрку сынағынан өтеді. Аралдар сияқты жоғары коррозиялық орталар үшін мырыш-алюминий-магний болтының сыртқы қызмет ету мерзімі 20 жылдан астам жаңартылуы мүмкін.

3-сұрақ: Орнату ортасы қатал болса, осы ортаңғы қысқышқа бейімделуге болатын ұсынылған жер жүйелері бар ма?

A: Біз Еуропадағы қалың қар мен желді аймақтарға жарамды жоғары берік zam шаршы түтік жүйесін пайдалануды ұсынамыз. Ешқандай дәнекерлеу қажет емес, қосу және бекіту тікелей болттармен орындалады, бұл орнатуды ыңғайлы етеді.
